Máquina de embalaje automático (bolsa)

Parámetros técnicos

Ancho de la bolsa

80-250 mm

180-300 mm

Longitud de la bolsa

80-400 mm

120-500mm

Tamaño del embalaje

10-2000g (dependiendo de los materiales)

Velocidad de embalaje

20-55bags/min (dependiendo de los materiales)

Potencia

3.75kw

Peso de la máquina

1400kg

Dimensiones

1700×1400×1500


Introducción detallada

Aplicación:

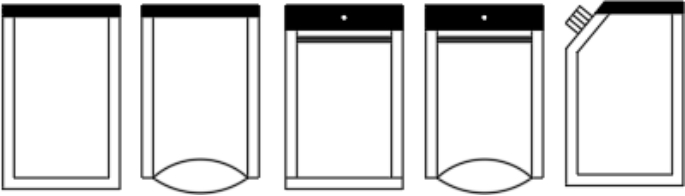

1.Tipo de bolsa prefabricada

Adecuado para diferentes requisitos de PE, PET, AL, CPP y otros materiales de bolsas prefabricadas. Como bolsa plana, bolsa autoportante, bolsa de cremallera, bolsa de boca de succión, bolsa de órganos, etc.



2.Tipo de materiales

De acuerdo con los diferentes materiales de embalaje puede elegir diferentes dispositivos de conteo y llenado, puede embalar una variedad de materiales, tales como partículas, polvos, líquidos y así sucesivamente. categorías de polvo: leche en polvo, especias, cacao, pesticidas, medicamentos veterinarios, polvo de lavado, harina, etc.

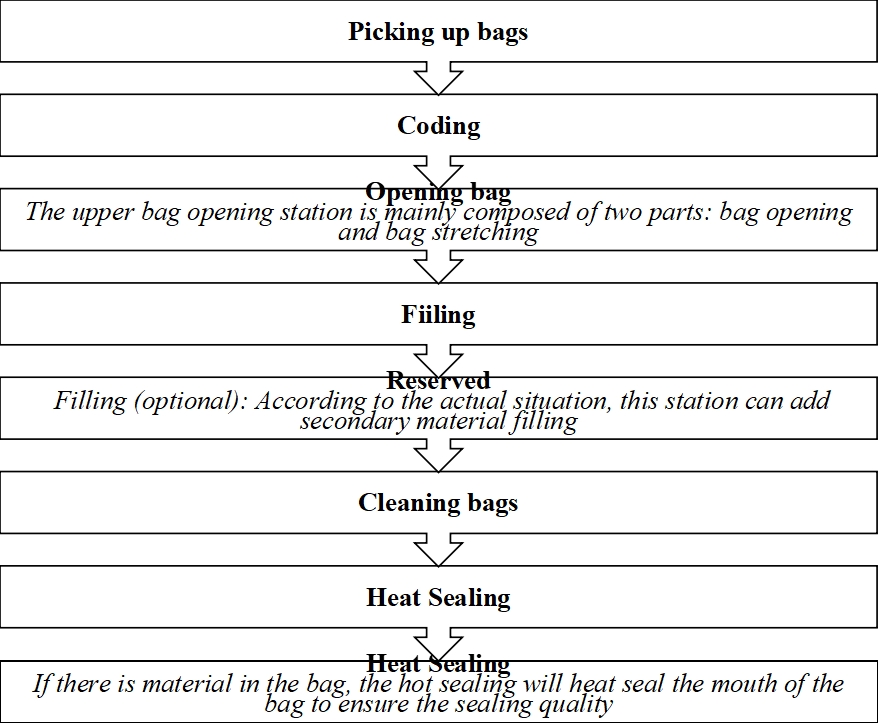

Proceso de trabajo:

Accesorios principales:

¡No! No!

Nombre

modelo

Marca

Origen

1

pantalla táctil

SMART 700 IEV3

Siemens

alemán

2

del PLC

SIMATIC S7-200 Inteligente

Siemens

alemán

3

Convertidor de frecuencia

FRN0005C2S-4C

FUJI

Japón

4

Motor principal

YE2-90S-4

XINLING

China

5

Divisor

DS83-6L-120

ZHONGLI

China

6

válvula solenoide

SY5120

AirTAC

Taiwán

7

Recoger el cilindro

C85N16-20

SMC

Japón

8

Cilindro de sellado térmico

ACQ50X30B

AirTAC

Taiwán

9

Cilindro de vibración inferior

MG32X75

AirTAC

Taiwán

10

válvula de soplado

VQ21A1-5G-C8

SMC

Japón

11

Cilindro de apertura de bolsa inferior

HFT16X80S

AirTAC

Taiwán

12

cilindro barril

MG32X75

AirTAC

Taiwán

13

Válvula de vacío

VUVS-L30-M32C

FESTO

alemán

14

Filtro de vacío

AF2000-WZ148A

AirTAC

Taiwán

15

Barómetro

DPSN1-10020

AirTAC

Taiwán

16

Sensor de proximidad

TL-W5MC1

Omron

Japón

17

Motor transportador

5RK90GN-C

Correo electrónico

China

18

Controlador de temperatura

NBG-3400V

AISET

China

19

Rodamientos lineales

/

IGUS

alemán

20

Cilindro tolva

MA25X25SCA

AirTAC

Taiwán

21

Combinación de fuentes de aire

GFR30008AN

AirTAC

Taiwán

22

Interruptores de proximidad

PRE-12-4DN

Autonics

Corea del Sur

23

Codificador

E40S-360-3-N-E

Autonics

Corea del Sur

24

Secuencia de fase

KBDS

Omron

Japón

25

Contactor de CA

SC-E04P

FUJI

Japón

26

Interruptor de aire

BC63E1CG C16

FUJI

Japón

27

Relé

MY2NJ(DC24V)

Omron

Japón

28

Interruptor de alimentación

MPS-050W24VFS

Miboi

Taiwán

29

Cilindro de bolsa de cremallera

MI12X10CA

AirTAC

Taiwán

30

motor

57BYG250D1

AirTAC

Taiwán


Ventajas y características

1. Máquina automática de envasado de bolsas para reemplazar el envasado manual tradicional, para lograr la automatización de la producción de envasado de productos de la empresa, mejorar la eficiencia de la producción de la empresa, reducir en gran medida el costo de los productos.

2. La máquina cumple con los estándares higiénicos de la maquinaria de procesamiento de alimentos. Norma GMP para maquinaria de medicina veterinaria. Las piezas y componentes en contacto con los materiales y las bolsas de envasado en la máquina se procesan con materiales que cumplen con los requisitos de higiene de los alimentos y los medicamentos para garantizar la higiene y la seguridad de los alimentos y los medicamentos.

3. La gama de embalaje de la máquina es amplia. Para película compuesta multicapa, PE de capa única, PP hecho de bolsas prefabricadas, se pueden usar bolsas de papel. El patrón de bolsa de embalaje acabado es perfecto, la calidad de sellado es buena y el grado es alto.

4. El sistema de control de gas adopta el PLC avanzado, con la pantalla táctil de color de Siemens, la interfaz hombre-máquina es amigable, fácil de operar. Puede ajustar rápidamente y fácilmente la anchura del estante, la velocidad de envasado y otros parámetros.

5. El motor principal es controlado por conversión de frecuencia, y la frecuencia se puede ajustar libremente en un cierto rango en la pantalla táctil de color de acuerdo con las necesidades reales.

6. La máquina está equipada con un dispositivo de detección automática, que puede detectar la falla de la presión del aire, el controlador de temperatura, la bolsa en la máquina, la boca de la bolsa o no abierta. Puede juzgar el estado de la máquina, controlar si la máquina está codificada, si el dispositivo de llenado está llenado y si el dispositivo de sellado en caliente está sellado, para evitar el desperdicio de materiales de envasado y materias primas y ahorrar en gran medida el costo.

7. El diseño de la estructura mecánica de la máquina es compacto, el diseño del sistema de transmisión es razonable y fácil de mantener.

8. Enlace mecánico puro, tipo de muelle oculto de la abrazadera de la máquina, equipo maduro y estable.

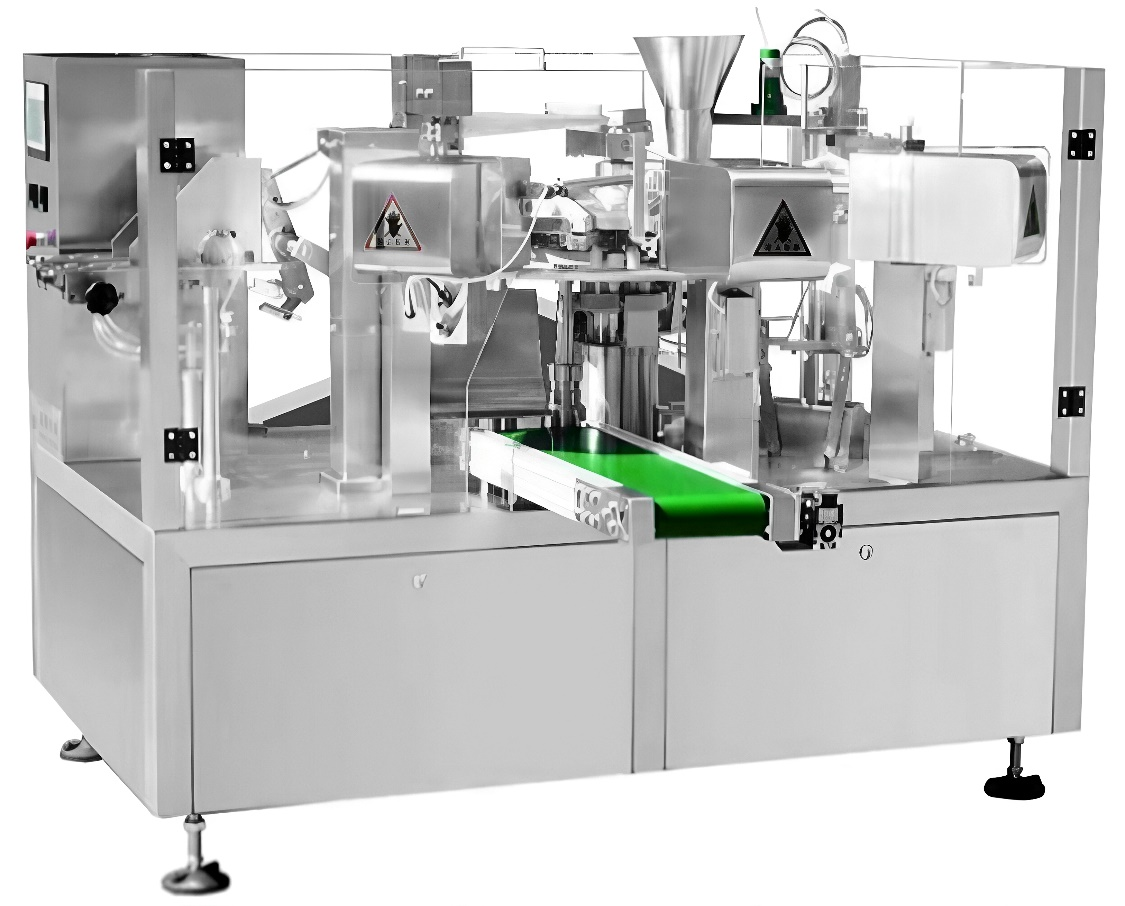

Diagrama de estructura

Máquina de embalaje automático (bolsa)

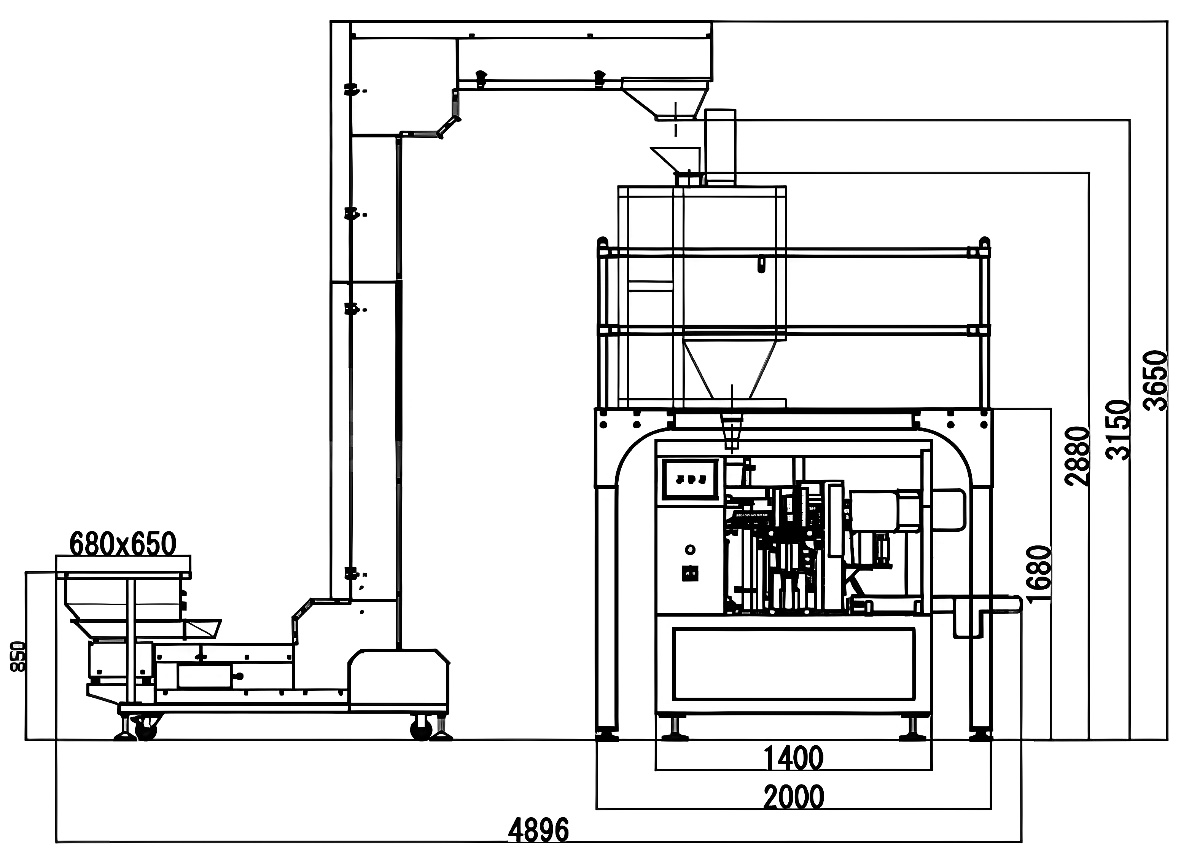

Diagrama de Dimensiones

Máquina de embalaje automático (bolsa)

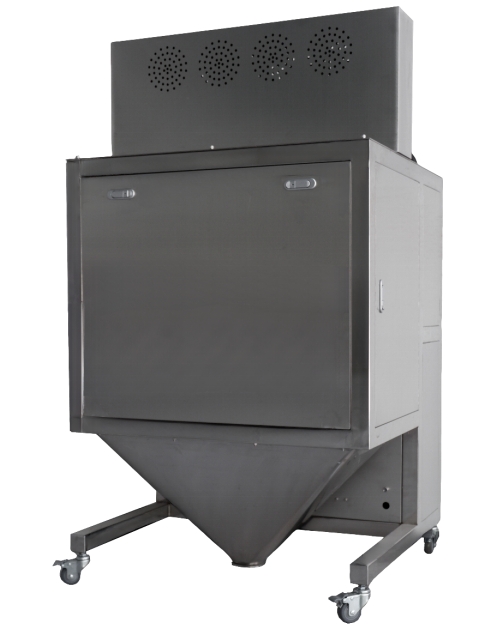

Accesorios adicionales

Descripción general:

Esta máquina es adecuada para el envasado cuantitativo de materiales de partículas pequeñas y se puede usar ampliamente en alimentos, medicamentos veterinarios, pesticidas, aditivos y otras industrias.

Características de rendimiento:

1.Fuerte estabilidad: la medición no se ve afectada por las fluctuaciones de voltaje y la altura del nivel del material, y es especialmente adecuada para las necesidades de llenado de alta precisión de partículas pequeñas.

2.Alta precisión: el motor se utiliza para accionar elllenadoque no se ven afectadas por las fluctuaciones de voltaje. En comparación con la vibración tradicionalllenadodispositivo,eses más uniforme y preciso, especialmente para la medición de gramos pequeños, la precisión se puede controlar dentro de 1 gramo.

3.Adopta el sistema de control PLC de grado industrial y el módulo de pesaje, que es estable y fiable.

4.Equipado con una pantalla táctil china de color, la operación es sencilla y fácil de entender.

5.Cada cubo de pesaje tiene tres niveles de alimentación (rápido, medio, lento), y el peso establecido se puede ajustar directamente en la pantalla táctil: el principio es ajustar la velocidad de llenado (rápido, medio, lento) ajustando la velocidad del motor paso a paso.

6.Se utiliza el dispositivo patentado de alimentación de partículas de cubo centrífugo, que no causará ningún daño a la apariencia de las partículas (incluso se pueden usar materiales muy finos).

7.Método de alimentación: alimentación por gravedad.

8.Método de medición: pesaje electrónico y medición, con pequeño error de precisión.

9.Potencia para abrir la puerta del cubo de pesaje: motor sincrónico de imán permanente

10.Los cuatro cabezales de llenado se pueden ajustar para lograr el llenado de botellas.

Parámetros:

Embalaje Peso

5g-2000g  (se puede personalizar)

Velocidad de embalaje

10-45 bolsas/min (dependiendo del peso del embalaje)

Precisión del embalaje

0,5-2g  (dependiendo del peso del embalaje)

Potencia

4KW
