Máquina de embalaje de bolsa de película de rollo
Características de rendimiento:
1.Completa automáticamente la medición, la fabricación de bolsas, el llenado, el sellado, el corte, la codificación y otros trabajos.
2.Dibujo de película de servomotor, posicionamiento preciso; La película de doble cinturón tira, velocidad rápida.
3.El control de la trayectoria del gas y el control del circuito son independientes entre sí, y el ruido es pequeño.
4.Equipado con PLC de doble eje, fuerte anti-interferencia.
5.Mecanismo de perforación externo, fácil de instalar.
6.El ajuste de la desviación de la bolsa solo necesita ser operado en la pantalla táctil de color, lo que es sencillo y conveniente.
7.Toda la máquina adopta un mecanismo cerrado para bloquear el polvo.
Componentes principales:
¡No! No! | Nombre | Marca | Origen |
1 | del PLC | Schneider | alemán |
2 | pantalla táctil | Schneider | alemán |
3 | servomotor | Schneider | alemán |
5 | cilindro | AirTAC | Taiwán |
6 | válvula solenoide | AirTAC | Taiwán |
7 | Tríada | AirTAC | Taiwán |
8 | Sensor fotoeléctrico | AUTONICA | Corea del Sur |
9 | Interruptor de alimentación | Significa bien | Taiwán |
10 | Relé sólido | FOTEK | Taiwán |
11 | relé intermedio | Omron | Japón |
12 | Control de temperatura | AISET | China |
13 | Sensor de nivel | LEIKE | China |
14 | Interruptor | Schneider | alemán |

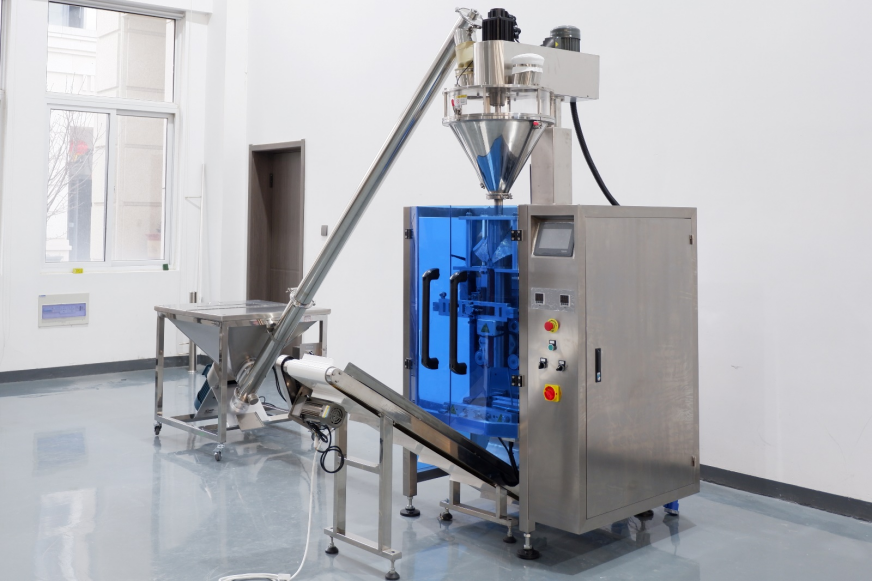

Máquina de embalaje automática (película de rollo)
Parámetros técnicos
Precisión del embalaje | 1% (Depende de los materiales y el tamaño del embalaje) |
Potencia | 1.5kw |
Peso de la máquina | 80 kg |
Dimensiones | L 780 W 880 H 1900mm |
(Estos son estándar de arriba, todos los parámetros se pueden personalizar)
Introducción detallada
Principio de trabajo:
Volumen medición:ajustar el valor del pulso para cambiar el número de revoluciones de lallenartornillo, cambiando así el peso de llenado (cuanto mayor es el pulso, más material se alimenta). Al llenar, use una balanza electrónica para retroalimentar el peso, y el sistema ajustará automáticamente el valor del pulso.
Ventajas y características

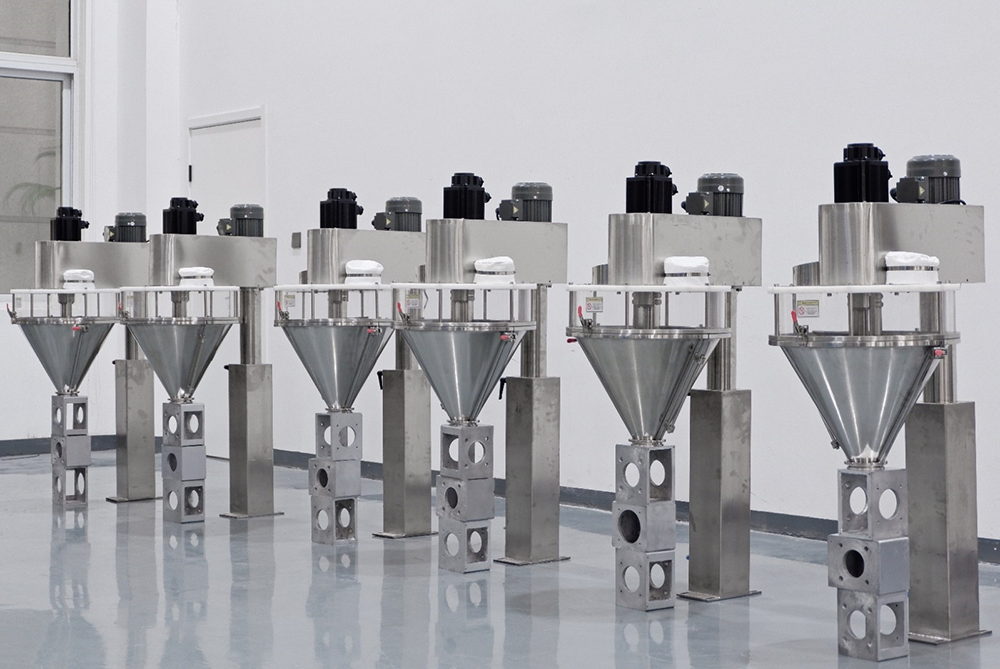

1. Embalaje preciso:Adoptando tornillo de alta calidad, estable y preciso.

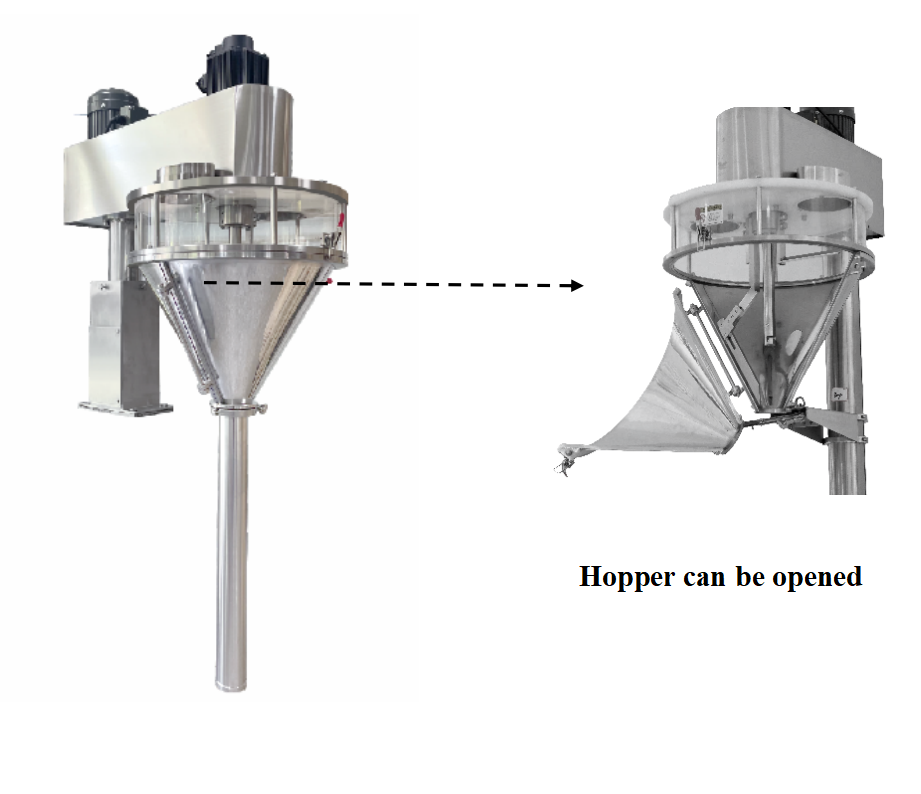

2. Fácil de limpiar:La tolva se puede abrir completamente, lo que es fácil de limpiar.
3. Instalación conveniente:Conexión completa de abrazadera de liberación rápida.
4. Silo transparente:El estado de operación del material es claro de un vistazo.
5. Estructura estable:procesamiento de alta precisión, estructura mecánica perfecta, componentes altamente concéntricos (motor, eje largo, silo, tornillo, taza de material, etc.), alta eficiencia de operación de la máquina, menos desgaste, lo que reduce en gran medida la tasa de falla de la no concéntricidad del tornillo.
6. Ninguna fuga:Hay una función de agitación sincrónica, que puede resolver una gran parte del problema de fugas de materiales secos, sueltos y finos.
7. fácil mantenimiento y reparación:El silo se puede abrir completamente, y los componentes internos del silo son claramente visibles:
a) Conveniente para ajustar la posición relativa entre el agitador y el tornillo.
b) Conveniente para mantener y reparar cada componente.
Diagrama de estructura

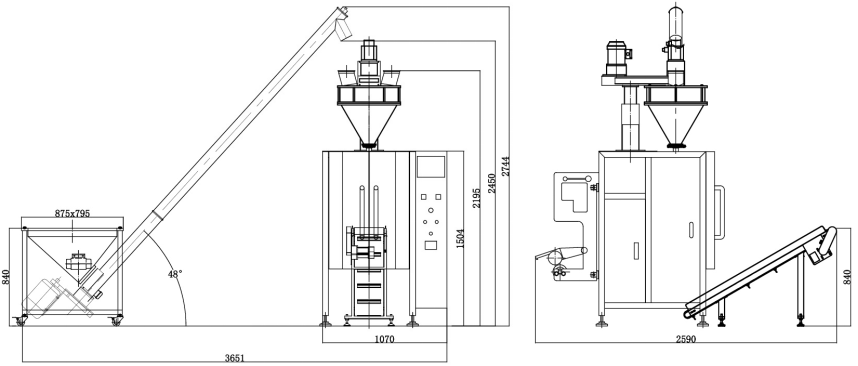

Diagrama de Dimensiones
Accesorios adicionales

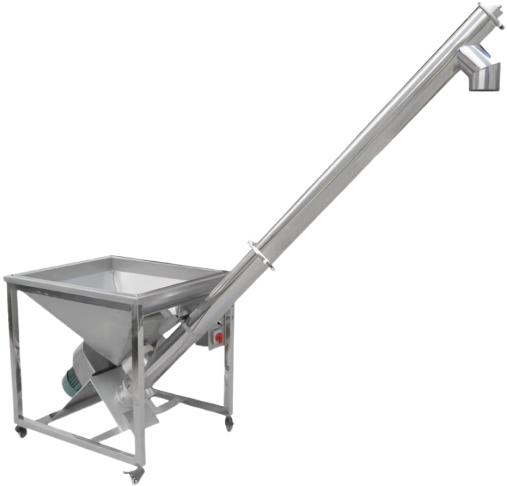

TornilloTransportador (APT-T2)
Características:
1. Capacidad de transporte ajustable: El puerto de alimentación está equipado con una puerta ajustable para controlar el flujo de alimentación.
2. Evite el puente del material: La pared del silo está equipada con un motor de vibración.
3. Limpieza conveniente: Hay un interruptor de avance e inversión. Enciende el interruptor de inversión para limpiar y el interruptor de avance para alimentar.
4. Desmontaje e instalación convenientes: conexión rápida completa de la instalación, no se requieren herramientas para limpiar a fondo el material residual; conexión de silicona entre el silo y el tubo de material; el barril se puede desmontar en dos secciones.
5. Trabajo automático: puede ser controlado automáticamente por la máquina de llenado de coincidencia sin intervención manual.
6. Buena calidad: resistentes a la corrosión, las cuchillas de tornillo son de 3 mm de grosor y no son fáciles de deformar.
7. Móvil: Instale ruedas universales con frenos, fáciles de mover, sin ruido.
Parámetros técnicos:
Tubo de alimentación | 108mm |
Capacidad de transporte | 1000-3000kg/h (depende del material) |
Volumen del silo | 120L |
Potencia | 2.5kw |
Voltaje | AC380V |
Peso | 300 kg |
Altura de alimentación | 2450mm |
(Los anteriores son tamaños estándar, todos los parámetros se pueden personalizar)

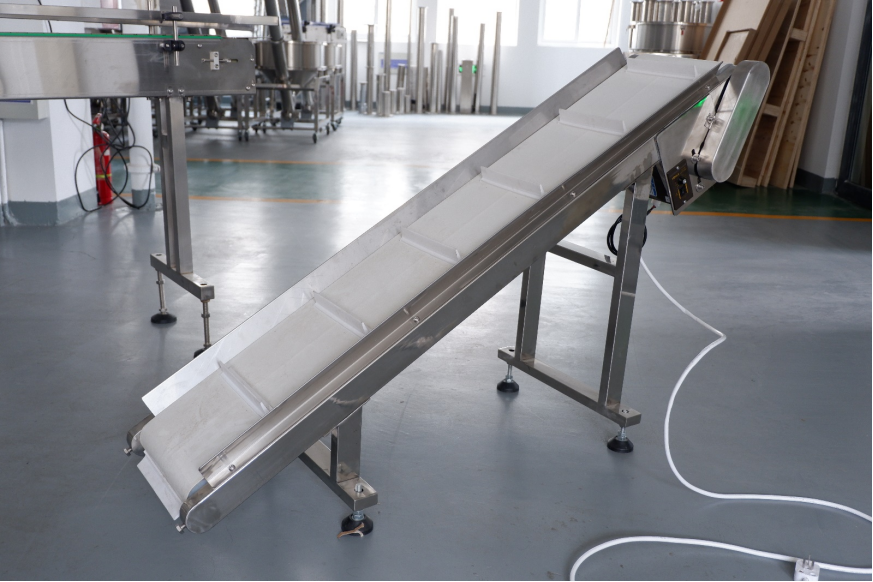

Transportador
