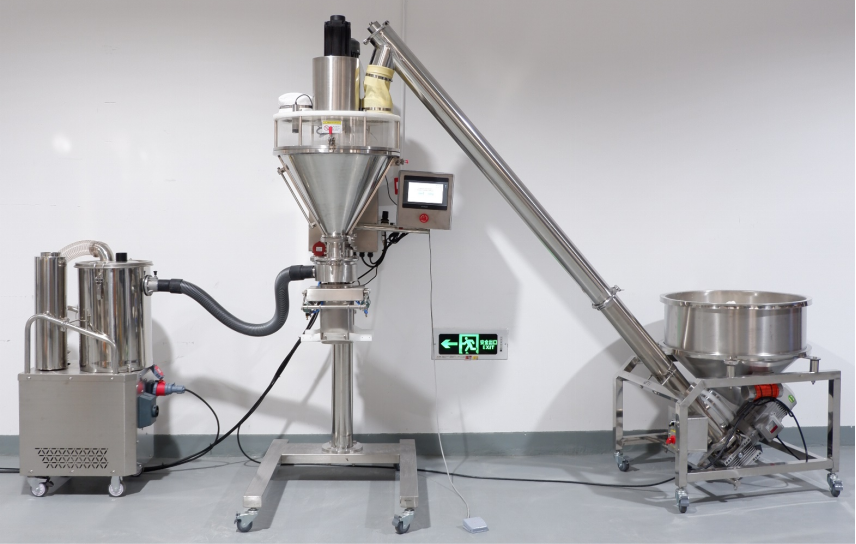

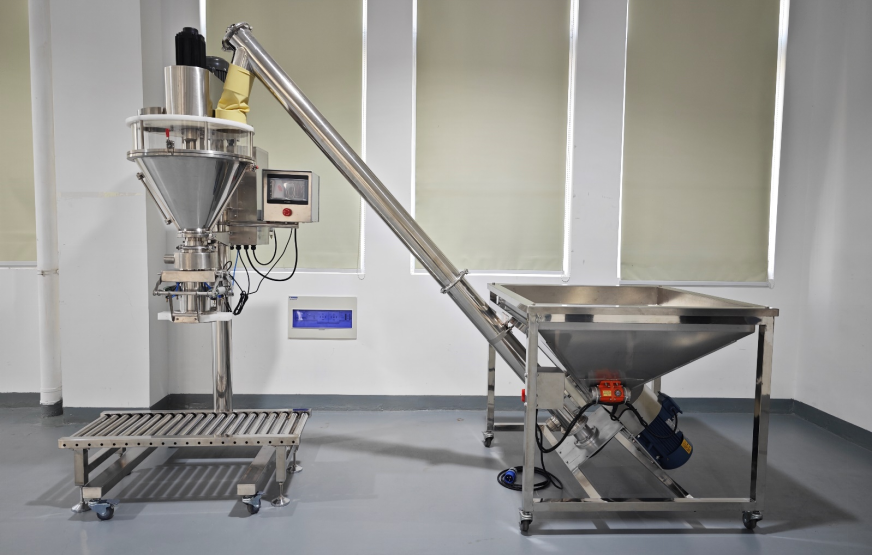

Diagrama de línea de embalaje
|
|

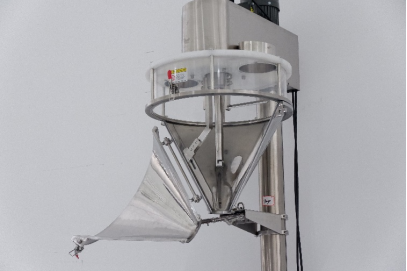

La tolva se puede abrir para ser limpiada | Ajuste firme |
Máquina de embalaje de polvo GMB-15kg (pesado)
Parámetros técnicos
Embalaje Peso | 5-15kg (Depende de los materiales) |
Velocidad de embalaje | 120-300bags/h (Depende de los materiales) |
Precisión del embalaje | 0,3% (Depende de los materiales) |
Voltaje | AC380V |
Potencia | 1.5kw |
Presión del aire | 0.4-0.8mpa |
Volumen de tolva | 70L |
Altura de alimentación | 1850 mm |
Dimensiones | 850 × 1070 × 2200mm |
(Estos son estándar de arriba, todos los parámetros se pueden personalizar)
Introducción detallada
Principio de trabajo:
Medida de pesaje:Ajuste los parámetros de peso de 2 niveles establecidos de rápido y lento (correspondiente a la velocidad de llenado de 2 niveles de rápido y lento) para cambiar la velocidad de la rotación del tornillo de llenado, ajustando así la velocidad de llenado y la precisión:
(1) llenado rápido, luego comienza el llenado lento después de alcanzar el "peso rápido"
(2) Lento llenado, detener el llenado después de alcanzar el "peso lento"
Ventajas y características
1. Embalaje preciso:Adoptando tornillo de alta calidad y sistema de control PLC, el pesaje es estable y preciso.
2. Fácil de limpiar:La tolva se puede abrir completamente, lo que es fácil de limpiar.
3. Instalación conveniente:Conexión completa de abrazadera de liberación rápida.
4. Silo transparente:El estado de operación del material es claro de un vistazo.
5. Ninguna fuga:Hay una función de agitación sincrónica, que puede resolver una gran parte del problema de fugas de materiales secos, sueltos y finos.
6. Estructura estable:procesamiento de alta precisión, estructura mecánica perfecta, componentes altamente concéntricos (motor, eje largo, silo, tornillo, taza de material, etc.), alta eficiencia de operación de la máquina, menos desgaste, lo que reduce en gran medida la tasa de falla de la no concéntricidad del tornillo.
7. fácil mantenimiento y reparación:El silo se puede abrir completamente, y los componentes internos del silo son claramente visibles:
a) Conveniente para ajustar la posición relativa entre el agitador y el tornillo.
b) Conveniente para mantener y reparar cada componente.
8. operación simple:Equipado con una pantalla táctil electrónica, los parámetros se pueden ajustar directamente
9. Fácil de mover:equipado con ruedas universales.

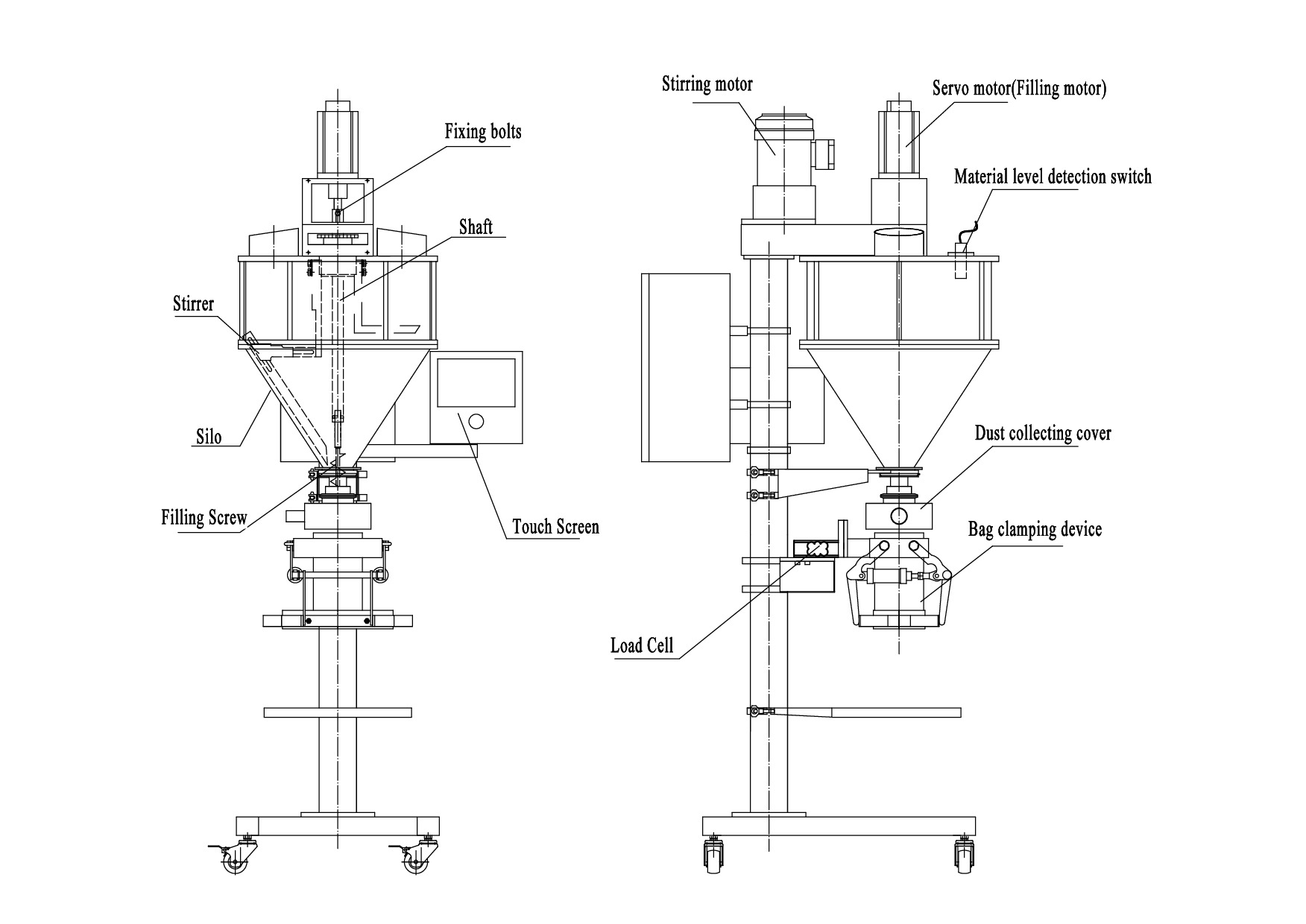

Diagrama de estructura

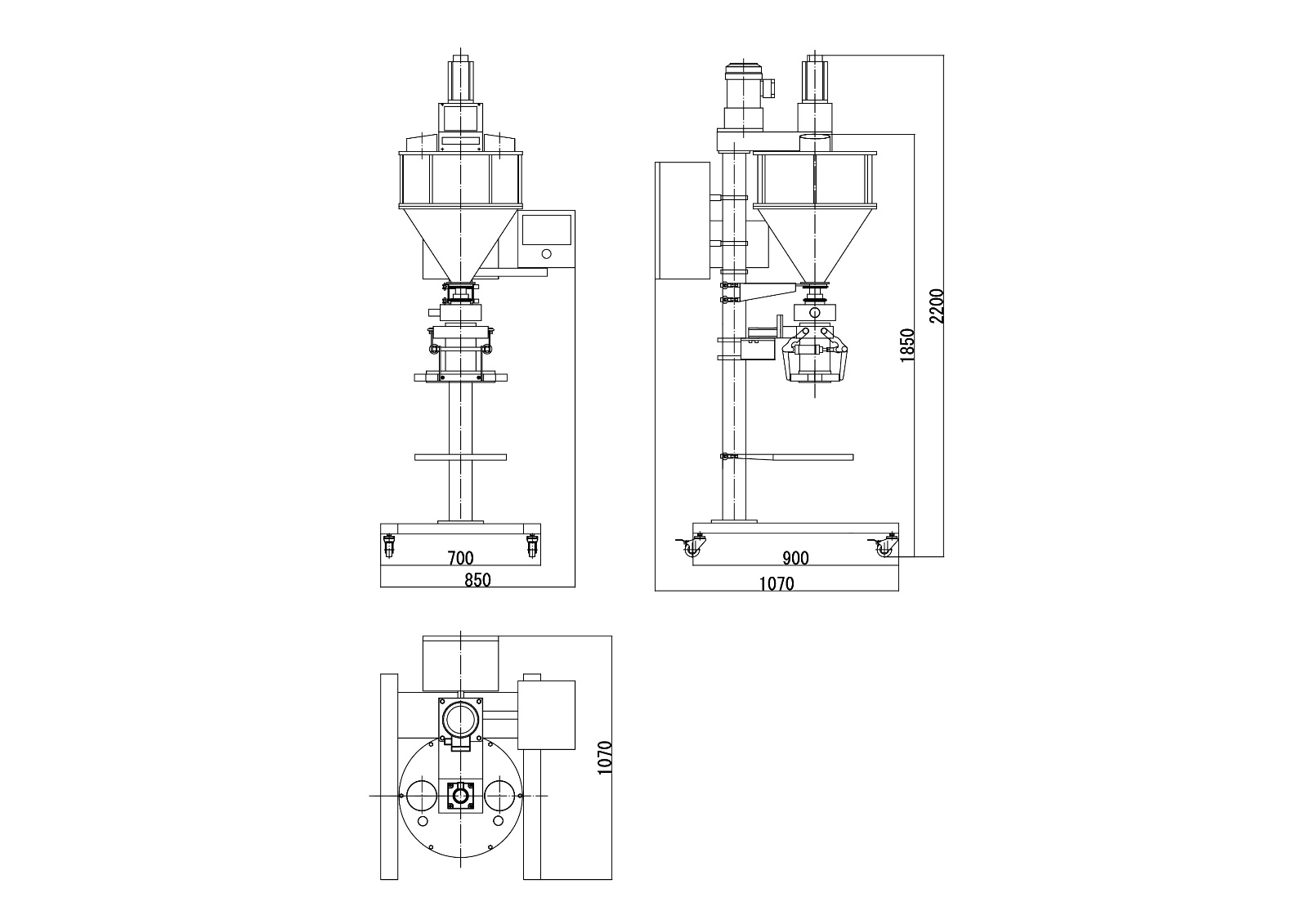

Diagrama de Dimensiones
Accesorios adicionales

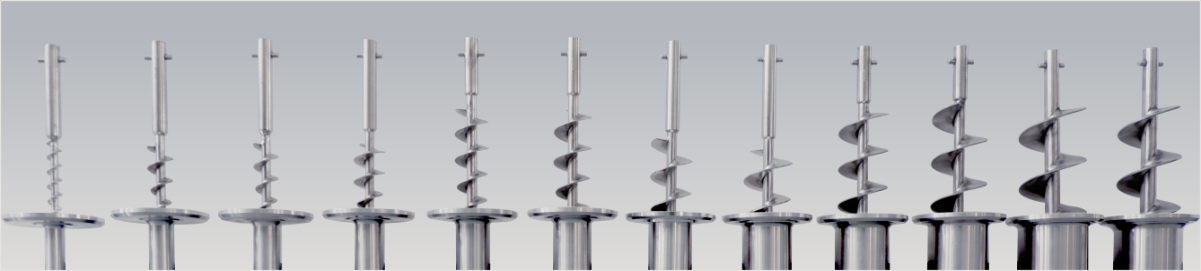

Tornillo (mm) | Copa (mm) | Red de fugas (mm) | Gama de embalaje |
45 | 50 | 52 | 200g-500g |
50 | 55 | 57 | 300g-1kg |
55 | 60 | 62 | 500g-2kg |
60 | 65 | 67 | 1 kg-5 kg |
64 | 69 | 71 | 3kg-5kg |
70 | 75 | 77 | 5-25kg |
|
|

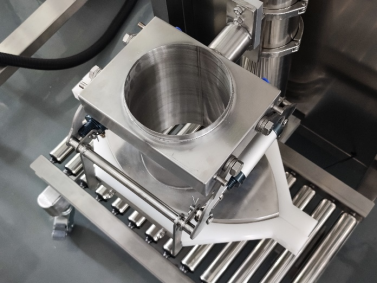

Dispositivo de prevención de fugas | Placa de presión |
|
|
Válvula de parada | Dispositivo cilindro |
|
|
Cubierta recogida de polvo | Prevención de fugas centrífugas |
